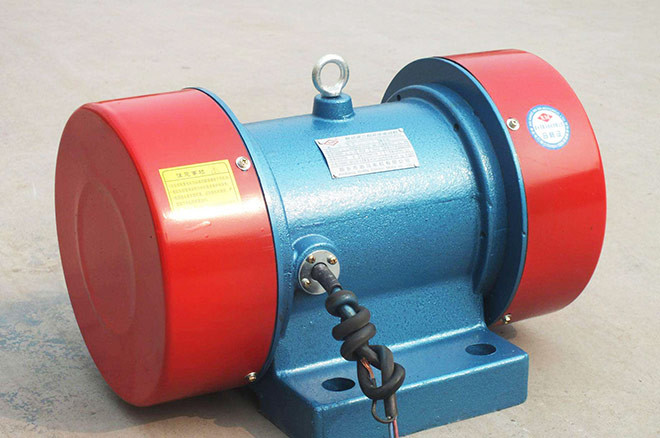

Động cơ rung

Làm thế nào nó hoạt động

Trục ra của mỗi đầu của động cơ rung có một khối lệch tâm cố định và một khối lệch tâm có thể điều chỉnh được.Việc điều chỉnh góc giữa khối lệch tâm có thể điều chỉnh và khối lệch tâm cố định có thể làm thay đổi độ lớn của lực kích thích.Góc giữa khối lệch tâm có thể điều chỉnh và khối lệch tâm cố định là 0 độ khi giao hàng, và lực kích thích lúc này là lực kích thích định mức của động cơ rung F.
Đặc biệt chú ý, khi điều chỉnh lực kích thích, điều chỉnh khối lệch tâm điều chỉnh trên trục ra ở hai đầu của động cơ rung cùng chiều cùng chiều.
Điều chỉnh các bước lực thú vị:
1. Tháo nắp bảo vệ.
2. Nới lỏng khối lệch tâm bên ngoài và siết chặt bu lông.
3. Phải quay cả hai mặt của khối lệch tâm cùng chiều sao cho đường thẳng hàng trên trục hợp với giá trị lực kích thích trên khối lệch tâm đến giá trị lực kích thích cần thiết, và kiểm tra xem hai đầu có cùng góc không. .



Lực rung và công suất được kết hợp phù hợp, lực rung lớn, trọng lượng vật nhẹ, khối lượng nhỏ, độ ồn cơ học thấp.

Vì động cơ rung là loại dao động có điện trở mạnh thay vì cộng hưởng nên nó có biên độ ổn định.

Dải tần số rung động lớn.Tần số rung của máy kích thích điện từ là cố định, thường bằng tốc độ bước công suất và tần số rung của động cơ rung có thể được điều chỉnh trong một phạm vi rộng bằng cách điều chỉnh tốc độ quay, tần số và biên độ rung có thể được lựa chọn tùy ý theo các tuyến đường kỹ lưỡng khác nhau.

Khi ảnh hưởng của dao động nguồn điện là nhỏ, máy kích điện từ gây ra sự thay đổi lớn của lực kích từ do sự thay đổi điện áp, nhưng ở động cơ dao động, sự thay đổi này rất nhỏ.

Nhiều máy kết hợp, có thể đạt được tự đồng bộ hóa để hoàn thành các yêu cầu quy trình khác nhau.

Hướng của lực kích thích có thể thay đổi tùy theo cách lắp đặt của động cơ rung.

Lực và biên độ kích thích có thể được điều chỉnh vô cấp chỉ bằng cách điều chỉnh góc của khối lệch tâm.

Việc bảo trì rất đơn giản.Vì lò xo không được sử dụng giống như loại điện từ, công việc bảo trì như điều chỉnh khe hở và điều chỉnh trọng lượng có thể được loại bỏ, và chỉ cần sửa chữa vòng bi thường xuyên.

Thông số kỹ thuật hoàn chỉnh để đáp ứng nhu cầu của các loại công việc máy móc rung động.

Kiểu	Tốc độ (vòng / phút)	MCF (n)	Quyền lực (kw)	AMP hiện tại	Cân nặng (Kilôgam)		Kích thước (mm)
						FG	A	B	C	D	E	F	Фg	H	J	K	M	N	Drawbolt
XV 0,7-2	2870	700	0,15	0,38	12	A	130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0,15	0,38	14	A	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2,5-2		2500	0,25	0,58	16	A	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0,40	1,01	27	A	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0,75	1,76	45	A	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1.10	2,30	48	A	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1,50	3,59	70	A	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1,80	4,24	96	B	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2,00	4,92	158	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1,5-4	1460	1500	0,15	0,30	14	A	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2,5-4		2500	0,15	0,32	16	A	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0,25	0,65	36	A	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0,40	1,14	48	A	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0,55	1,50	52	A	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0,75	1,91	70	A	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1.10	2,60	78	A	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1,50	3,72	112	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2,00	4,69	140	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2,20	5,06	145	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2,50	6,25	218	B	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4,00	10.14	275	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8.00	19,40	480	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10.00	24,16	620	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10.00	24,16	660	C	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2,5-6	980	2500	0,25	0,70	38	A	150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0,40	1,23	53	A	170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0,55	1,68	60	A	170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0,75	2,11	74	A	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1.10	3.03	82	A	200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1,50	3,77	120	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2,20	5,47	160	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3,00	7.20	170	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3,70	9.28	228	B	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5,50	13,31	340	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7.50	17,93	473	B	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8,50	19,76	510	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9,50	21,70	660	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12.00	27,37	710	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
